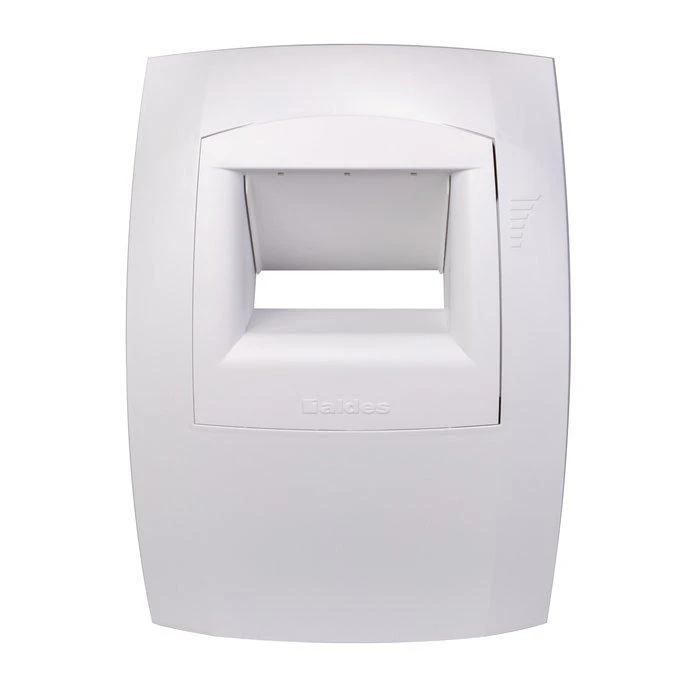

Bouche Hygroréglable Bahia Curve – Aldes – Cuisine Ø 125 Cordelette – 11015066

Bouche d’extraction simple flux hygroréglable 11015066 C21 BAHIA® CURVE L 15-55/135 m³/h – Ø 125 mm cordelette – Blanc

Mise en oeuvre

• BAHIA CURVE L doit être installée dans la cuisine
• La bouche doit être positionnée en partie haute d’une paroi verticale ou au plafond à une hauteur d’au moins 1,80 mètre au dessus du sol
• La bouche doit être accessible et démontable avec une distance d’au moins 20 cm entre le centre de la bouche et les parois adjacentes et non collées au conduit
• L’étanchéité du raccordement bouche – conduit de liaison doit être optimale. Cette condition est réalisée avec les joints toriques et renforcée par une manchette.
• Une manchette tôle sera utilisée dans le cas des logements collectifs (manchette inox obligatoire en VMC Gaz). Tandis qu’une manchette plastique pourra être utilisée pour la maison individuelle.
• Elles se fixent directement (par emboîtement) dans : – un conduit semi-rigide ou rigide Ø 125 mm de bonne géométrie, une manchette tôle Ø 125 mm (code 11012220)
• La bouche se fixe directement (par emboîtement) dans : manchette, RT Flex, conduit rigide ou semi rigide. Cette condition est réalisée avec les joints toriques et renforcée par une manchette
• Versions avec fût D 80 mm se fixe par emboîtement dans : manchettes, conduits rigides ou semi rigides
• Versions sans fût : fixée par clip sur fût D 125 mm (joint Roll – In), D 116 mm (joint Roll – In) ou D 100 mm (joint mousse), Afin que les bouches hygroréglables cuisine ne tournent pas lors de l’utilisation du débit de pointe, il est conseillé de les fixer par deux vis Ø 3.5 x 35 mm avec deux chevilles Ø 6 x 35 mm.
• En cas de mise en œuvre de bouches cordelette au plafond ou au-dessus d’un meuble, utiliser un renvoi de cordelette (code 11015001)
• NOTA : Pour les bouches hygroréglables à commande électrique, prévoir une pile de 9V alkalin, type 6LR61, ainsi qu’un bouton poussoir classique (code 11026011)
• Les bouches hygroréglables fonctionnent sur la plage de pression 80-160 Pa
• Les bouches d’extraction doivent être entretenues et vérifiées au moins une fois par an.Il est interdit de raccorder une hotte mécanique sur le réseau de VMC (Art. 14 – arrêté du 24 mars 1982)
• Avant le remplacement d’une ancienne bouche par une nouvelle, effectuer un relevé de pression et relever le type de logement concerné

Caractéristiques principales

• Bouche hygroréglable grand modèle (débits • 50m3/h)
• Versions et accessoires qui permettent de répondre à l’ensemble des besoins de mise en œuvre
• Entretien facilité : sous-ensemble de régulation clipsable et déclipsable facilement, grâce à sa case amovible Bahia Curve peut être facilement nettoyée sans être ôtée du mur.
• Plage de pression : 80 – 160 Pa.
